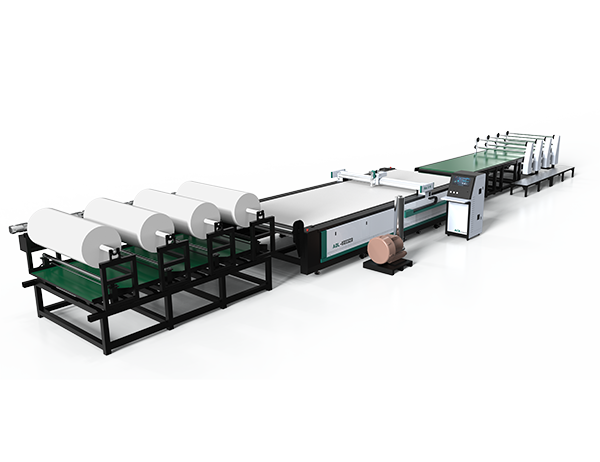

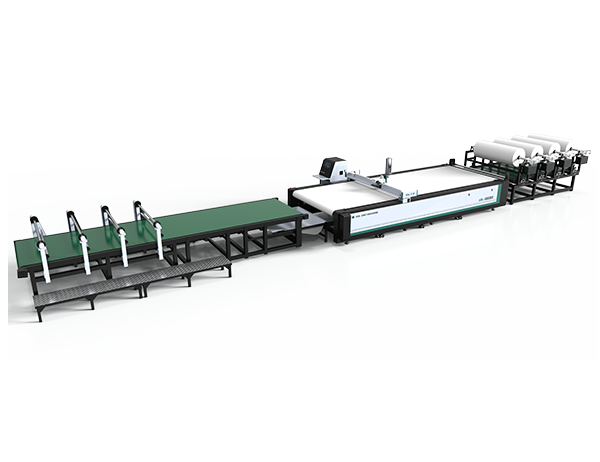

复合材料切割机

  • 复合材料切割机支持定制化切割方案,拥有单层/多层上料,适用各种纤维布、复合板切割,自动排料、自动切割、冲孔、标记,自动下料等功能,按需定制切割类型,切割不散边,不改变材料特性,精度高,效率高,替代4-6名人工。

复合材料切割机俯视图
复合材料切割机后右视图
复合材料切割机左视图
复合材料切割机后左侧图

复合材料切割优势

  • 自研软件一键切割,普工2小时熟练上岗

  • 智能排料软件、材料利用率提高10%以上

  • 选用台湾直线导轨传动系统,精度±0.1mm

  • 松下伺服系统,生产效率提高四倍以上

  • 自动拉料,自动下料,省时省力

  • 定制刀片,适用数百种不同材料切割

  • 每年节省人工和原材料50万以上

  • 刀片切割,无烟无味,不改变材料特性

  • 定制机型大小及设备功能,实验室适用

机器参数
  • 型 号
    AOL-S
  • 工作台面
    1600x2500mm / 1800x2500mm / 2100x2500mm / 定做
  • 定位精度
    ±0.01mm
  • 切割速度
    200-2000mm/s
  • 安全装置
    红外线感应
  • 支持文件
    AI、PLT、DXF、CDR等
  • 传动系统
    伺服电机、齿条、皮带等
  • 选配功能
    多层同步自动上料架等
复合材料切割机切割样品
能耗对比
  • 切割速度
  • 切割精度
  • 材料利用率
  • 切割成本

全自动化切割 高精度无毛边

高精度,高效率,省时省力,刀片切割不伤料
2000mm/s

奥镭机器切割速度

300mm/s

人工切割速度

精度高 效率高 提升材料利用率

刀片切割,不散边,不伤害材料特性
±0.1mm

奥镭机器切割精度

±0.4mm

人工切割精度

材料利用率

刀片切割,不伤料,精度高,省时省力
80%

奥镭机器切割效率

60%

人工切割效率

切割成本

高精度,高效率,省时省力,告别招工难
11度/h耗电量

奥镭机器切割成本

300元/天

人工切割成本

切割案例

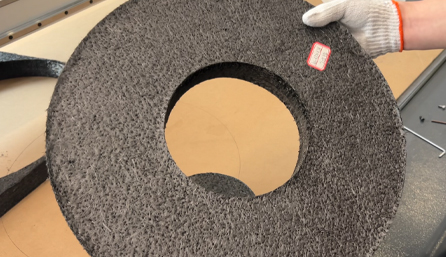

碳毡裁切

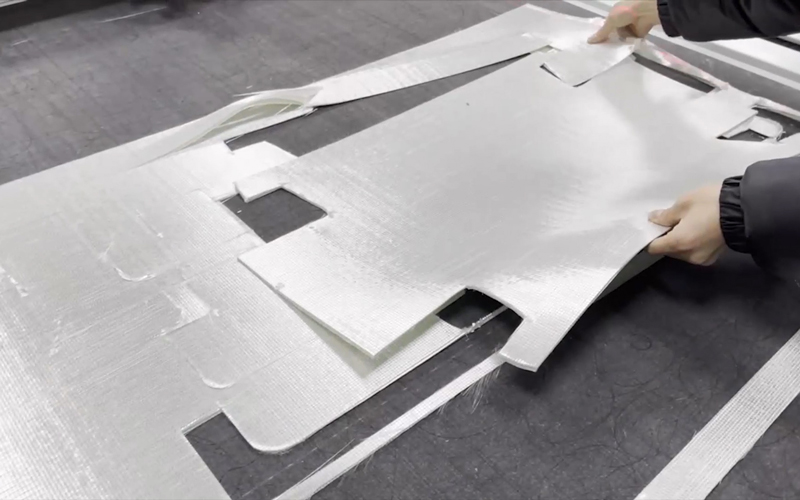

玻璃纤维切割

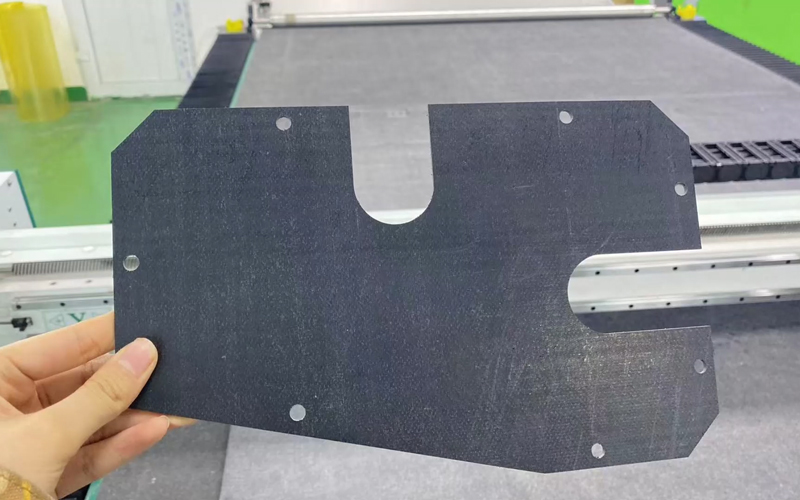

碳板切割

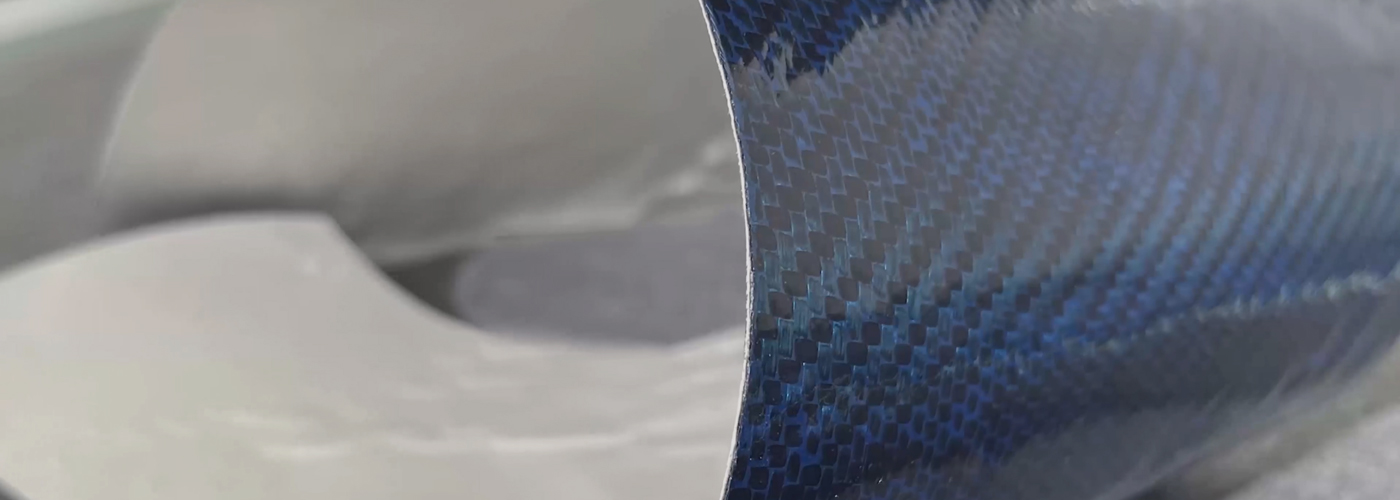

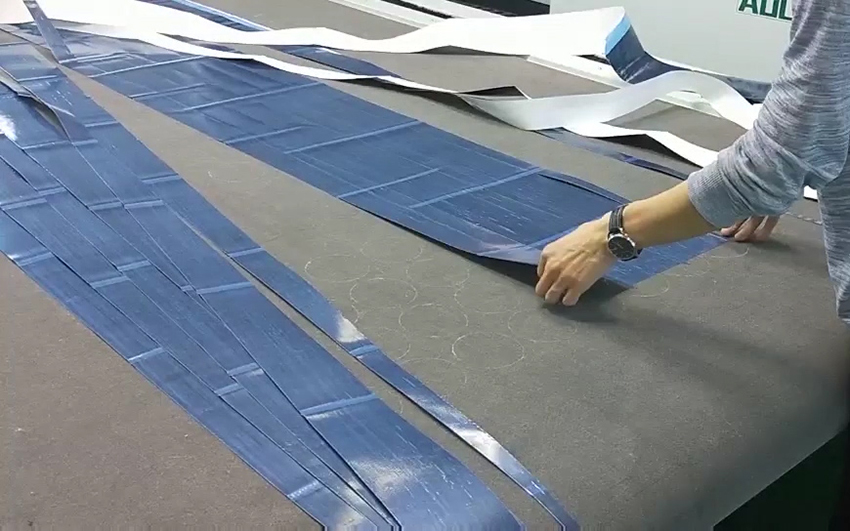

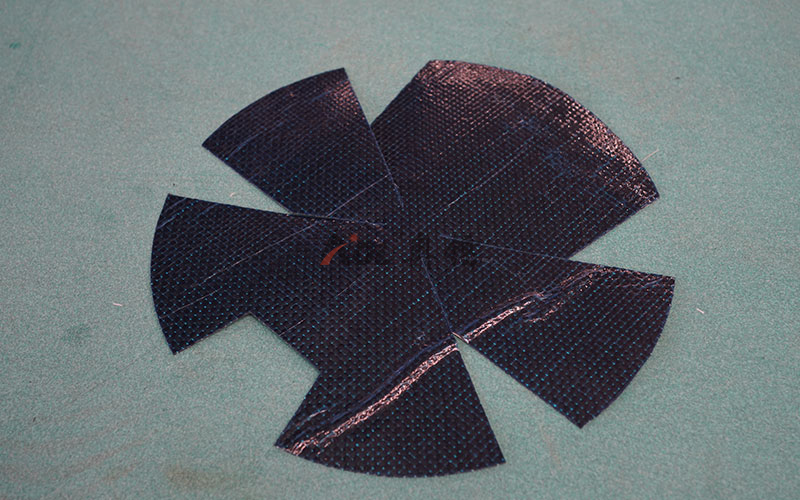

预浸料裁剪
石墨板切割效果

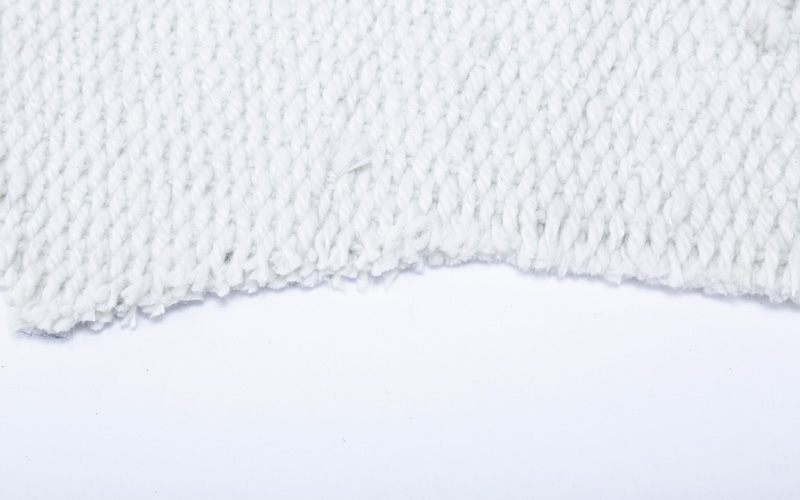

陶瓷纤维棉切割

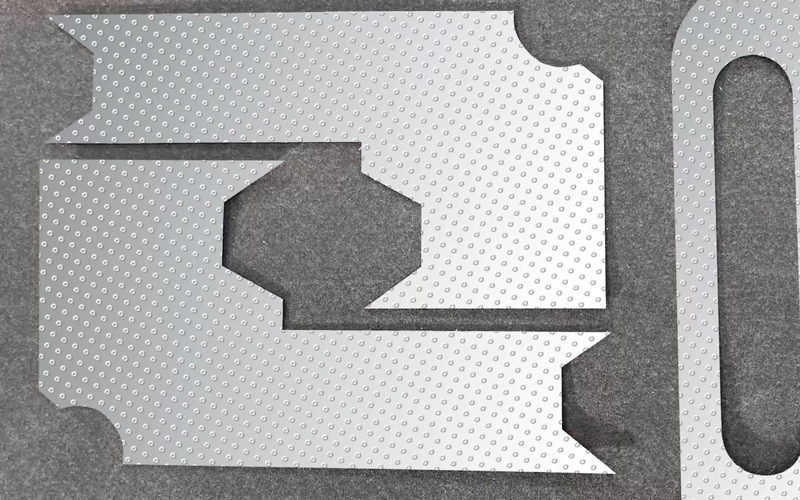

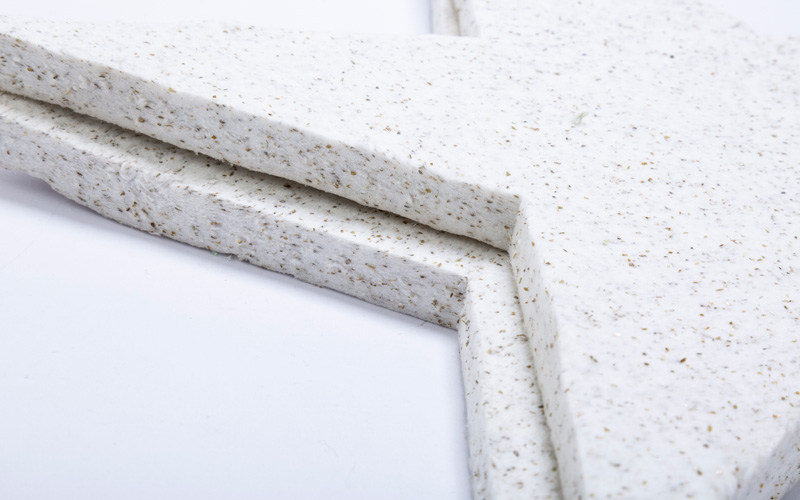

复合化纤棉裁切效果

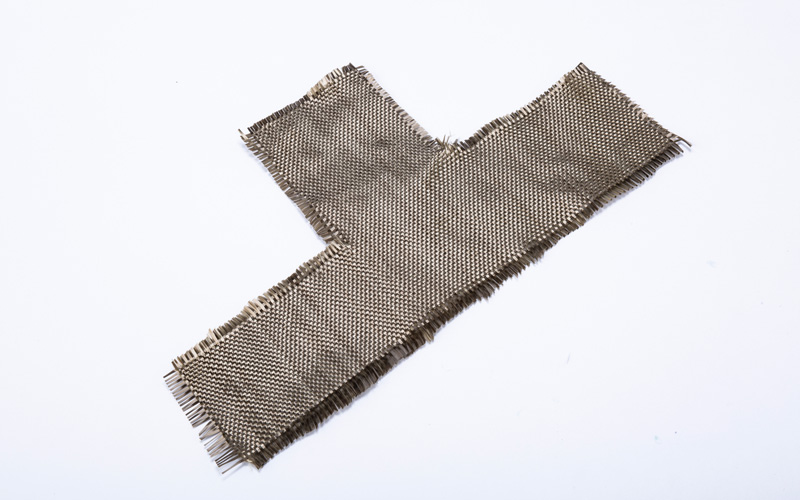

玄武岩布料
  • 碳毡裁切
    适用各种厚度毡类材料切割
  • 玻璃纤维切割
  • 碳板切割
  • 预浸料裁剪
  • 石墨板切割效果
  • 陶瓷纤维棉切割
  • 复合化纤棉裁切效果
  • 玄武岩布料
碳毡裁切
碳毡裁切
适用各种厚度毡类材料切割
玻璃纤维切割
玻璃纤维切割
碳板切割
碳板切割
预浸料裁剪
预浸料裁剪
石墨板切割效果
石墨板切割效果
陶瓷纤维棉切割
陶瓷纤维棉切割
复合化纤棉裁切效果
复合化纤棉裁切效果
玄武岩布料
玄武岩布料

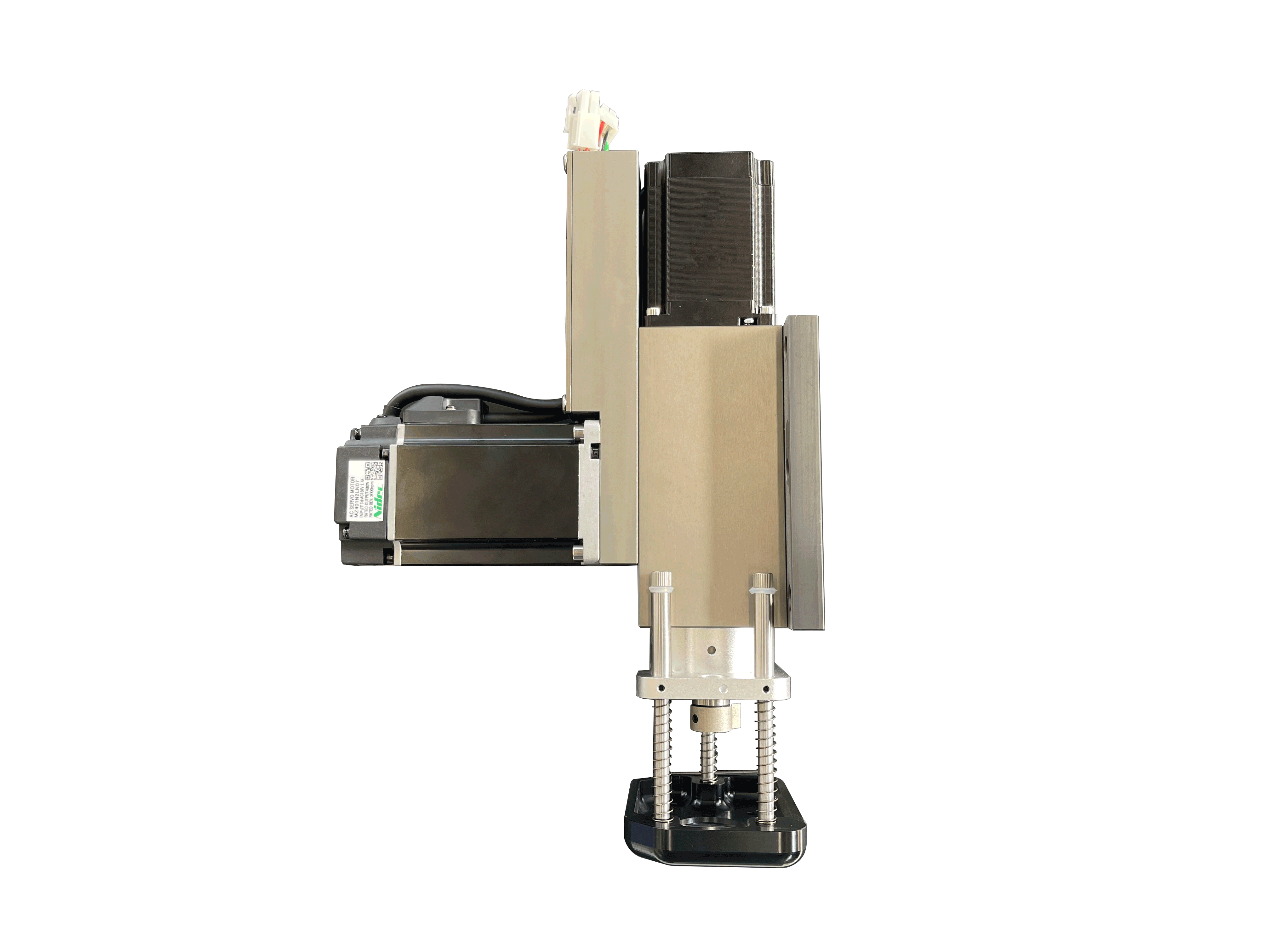

刀具介绍
  • 振动刀

    振动刀

  • 圆刀

    圆刀

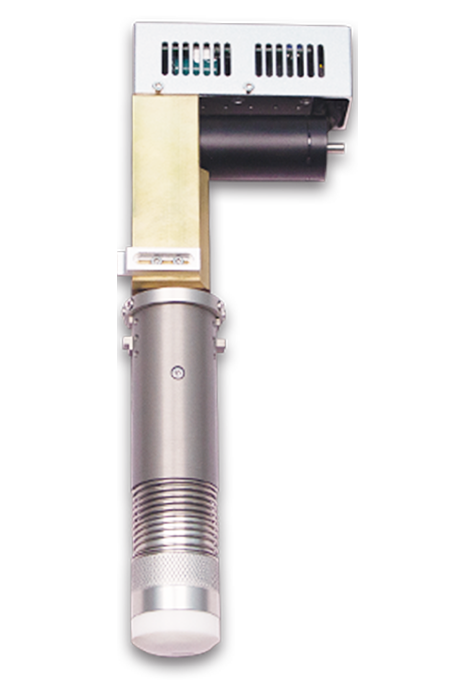

  • 气动刀

    气动刀

  • 伺服铣刀

    伺服铣刀

振动刀
振动刀
  • 伺服电机控制刀片上下高频振动切割,适用不透气同时厚度2mm以下板材。
  • 适用碳纤维预浸料、玻璃纤维预浸料、小于5mm以内的碳毡切割
圆刀
圆刀
  • 电机驱动刀片高速旋转切割材料、切割边缘无挂丝无毛刺,适合切割各类编织材料。
  • 适用玻璃纤维布、碳纤维布、碳布、芳纶纤维混编布等编织布裁剪,裁剪不散边
气动刀
气动刀
  • 气体控制机械实现往复切割,动能更大,最厚可切割100mm
  • 此款刀具具有极高的动能,适用100mm以内的碳毡、碳布、预制体切割
伺服铣刀
伺服铣刀
  • 铣刀是利用刀片沿着Y轴旋转切割的刀具,此刀具切割动能最强
  • 此刀具使用厚度小于2mm以内的,碳纤维板、玻璃纤维板材料切割,以及环氧树脂板切割
无忧服务
三年质保
三年质保
免费安装
免费安装
免费培训
免费培训
免费维护
免费维护
