复合材料切割机

行业观点
2022.09.14

  复合材料定义:复合材料从名字来理解,是由两种或两种以上性质不同的材料通过专门设计、工艺组合而形成的,不仅能保持各组成材料性能的优点,还能通过复合工艺将各材料性能进行互补,获得组合材料的最优性能。

  复合材料行业前景:随着国民经济的高速发展,经济结构的转变,新能源、环保、高端装备制造等其他新兴产业的加快发展,国内高性能纤维复合材料需求将日渐强劲。其中交通运输、工业设备发展推动高分子复合材料增长潜力很大,从子行业应用看,航天航空、汽车、风电等行业需求增长力度较强。在电池电动汽车产量增加的同时,燃料电池汽车预计也将快速增长,这两者都在推动复合材料及其成型工艺取得新的进展。预计2027年全球复合材料市场规模将达1120亿美元。从全球来看,复合材料在交通运输领域需求较大,以及工业设备领域,分别占据24%和26%的需求量;而国内的复合材料目前主要集中于建筑与结构领域,作为主力的交通运输及工业设备领域发展空间巨大。随着国民经济的高速发展,经济结构的转变,新能源、环保、高端装备制造等其他新兴产业的加快发展,国内高性能纤维复合材料需求将日渐强劲。其中交通运输、工业设备发展推动高分子复合材料增长潜力很大,从子行业应用看,航天航空、汽车、风电等行业需求增长力度较强。根据2019年我国玻璃纤维复合材料的产量以及其产量占复合材料产量的比例,结合碳纤维的快速发展,按照目前我国复合材料产量增速来看,以10%的保守增速发展,预测到2025年,中国复合材料产量有望超过1116万吨。复合材料行业研究报告旨在从国家经济和产业发展的战略入手,分析复合材料未来的政策走向和监管体制的发展趋势,挖掘复合材料行业的市场潜力,基于重点细分市场领域的深度研究,提供对产业规模、产业结构、区域结构、市场竞争、产业盈利水平等多个角度市场变化的生动描绘,清晰发展方向。

  复合材料的成型方法:按基体材料不同。树脂基复合材料的成型方法较多,有手糊成型、喷射成型、纤维缠绕成型、模压成型、拉挤成型、RTM成型、热压罐成型、隔膜成型、迁移成型、反应注射成型、软膜膨胀成型、冲压成型等。金属基复合材料成型方法分为固相成型法和液相成型法。前者是在低于基体熔点温度下,通过施加压力实现成型,包括扩散焊接、粉末冶金、热轧、热拔、热等静压和爆炸焊接等。后者是将基体熔化后,充填到增强体材料中,包括传统铸造、真空吸铸、真空反压铸造、挤压铸造及喷铸等、陶瓷基复合材料的成型方法主要有固相烧结、化学气相浸渗成型、化学气相沉积成型等。

  有裁切需求的复材种类:各种碳纤维预浸料,碳布,玻纤布,芳纶纤维布,碳毡,碳板,预制体,针刺毡,各种芯材(PMI\PVC等泡沫),各种蜂窝材料等等



碳纤维预浸料切割

碳纤维预浸料

  碳纤维具有强度高、模量高、耐高温、导电等一系列性能,首先在航空航天领域得到广泛应用,近年来在运动器具和体育用品方面也广泛采用。据预测,土木建筑、交通运输、汽车、能源等领域将会大规模采用工业级碳纤维。1997~2000年间,宇航用碳纤维的年增长率估计为31%,而工业用碳纤维的年增长率估计会达到130%。中国的碳纤维总体水平还比较低,相当于国外七十年代中、末期水平,与国外差距达20年左右。国产碳纤维的主要问题是性能不太稳定且离散系数大、无高性能碳纤维、品种单一、规格不全、连续长度不够、未经表面处理、价格偏高等。

玻璃纤维布切割

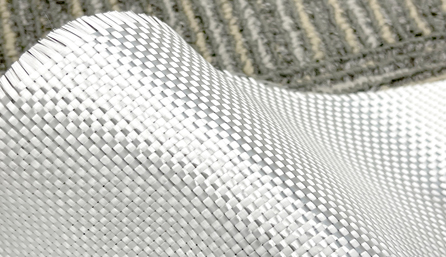

玻璃纤维布

  中国玻璃纤维70%以上用于增强基材,在国际市场上具有成本优势,但在品种规格和质量上与先进国家尚有差距,必须改进和发展纱类、机织物、无纺毡、编织物、缝编织物、复合毡,推进玻纤与玻钢两行业密切合作,促进玻璃纤维增强材料的新发展。

  碳毡

  碳纤维毡是一种用碳纤维制成的毡。具有吸附广谱性,而且容量大,对汽油,醛类,酚类,醇类,烯烃等有机蒸汽吸附量比活性炭(GAC)大几倍到几十倍,对无机气体有很好的吸附性(如No,N,HF,HCl等)。

  碳纤维板

  碳纤维板是将同一方向排列的碳素纤维使用树脂浸润硬化形成碳纤维板材,能有效解决多层碳纤维布施工困难和工程量大的问题,补强效果好,施工便捷。采用优质碳纤维原料与良好基本树脂,碳纤维板材具有拉伸强度高、耐腐蚀性、抗震性、抗冲击性等良好性能。

  芳纶纤维

  20世纪80年代以来,荷兰、日本、前苏联也先后开展了芳纶纤维的研制开发工作。日本及俄罗斯的芳纶纤维已投入市场,年增长速度也达到20%左右。芳纶纤维比强度、比模量较高,因此被广泛应用于航空航天领域的高性能复合材料零部件(如火箭发动机壳体、飞机发动机舱、整流罩、方向舵等)、舰船(如航空母舰、核潜艇、游艇、救生艇等)、汽车(如轮胎帘子线、高压软管、摩擦材料、高压气瓶等)以及耐热运输带、体育运动器材等。

  超高分子量聚乙烯纤维

  超高分子量聚乙烯纤维的比强度在各种纤维中位居第一,尤其是它的抗化学试剂侵蚀性能和抗老化性能优良。它还具有优良的高频声纳透过性和耐海水腐蚀性,许多国家已用它来制造舰艇的高频声纳导流罩,大大提高了舰艇的探雷、扫雷能力。除在军事领域,在汽车制造、船舶制造、医疗器械、体育运动器材等领域超高分子量聚乙烯纤维也有广阔的应用前景。该纤维一经问世就引起了世界发达国家的极大兴趣和重视。

  热固性树脂基复合材料

  热固性树脂基复合材料是指以热固性树脂如不饱和聚酯树脂、环氧树脂、酚醛树脂、乙烯基酯树脂等为基体,以玻璃纤维、碳纤维、芳纶纤维、超高分子量聚乙烯纤维等为增强材料制成的复合材料。环氧树脂的特点是具有优良的化学稳定性、电绝缘性、耐腐蚀性、良好的粘接性能和较高的机械强度,广泛应用于化工、轻工、机械、电子、水利、交通、汽车、家电和宇航等各个领域。南京聚隆复合材料有限公司、上海新华树脂厂、南通明佳聚合物有限公司等厂家也生产乙烯基酯树脂。

  热塑性树脂基复合材料

  热塑性树脂基复合材料是20世纪80年代发展起来的,主要有长纤维增强粒料(LFP)、连续纤维增强预浸带(MITT)和玻璃纤维毡增强型热塑性复合材料(GMT)。根据使用要求不同,树脂基体主要有PP、PE、PA、PBT、PEI、PC、PES、PEEK、PI、PAI等热塑性工程塑料,纤维种类包括玻璃纤维、碳纤维、芳纶纤维和硼纤维等一切可能的纤维品种。随着热塑性树脂基复合材料技术的不断成熟以及可回收利用的优势,该品种的复合材料发展较快,欧美发达国家热塑性树脂基复合材料已经占到树脂基复合材料总量的30%以上。

  高性能热塑性树脂基复合材料以注射件居多,基体以PP、PA为主。产品有管件(弯头、三通、法兰)、阀门、叶轮、轴承、电器及汽车零件、挤出成型管道、GMT模压制品(如吉普车座椅支架)、汽车踏板、座椅等。玻璃纤维增强聚丙烯在汽车中的应用包括通风和供暖系统、空气过滤器外壳、变速箱盖、座椅架、挡泥板垫片、传动皮带保护罩等。

  滑石粉填充的PP具有高刚性、高强度、极好的耐热老化性能及耐寒性。滑石粉增强PP在车内装饰方面有着重要的应用,如用作通风系统零部件,仪表盘和自动刹车控制杠等,例如美国HPM公司用20%滑石粉填充PP制成的蜂窝状结构的吸音天花板和轿车的摇窗升降器卷绳筒外壳。

  云母复合材料具有高刚性、高热变形温度、低收缩率、低挠曲性、尺寸稳定以及低密度、低价格等特点,利用云母/聚丙烯复合材料可制作汽车仪表盘、前灯保护圈、挡板罩、车门护栏、电机风扇、百叶窗等部件,利用该材料的阻尼性可制作音响零件,利用其屏蔽性可制作蓄电池箱等。

  中国的热塑性树脂基复合材料的研究开始于20世纪80年代末期,近十年来取得了快速发展,2000年产量达到12万吨,约占树脂基复合材料总产量的17%,,所用的基体材料仍以PP、PA为主,增强材料以玻璃纤维为主,少量为碳纤维,在热塑性复合材料方面未能有重大突破,与发达国家尚有差距。

  行业痛点:1、异形非标订单,产品品质工艺要求高2、订单需求量大,其他方式无法满足生产3、特殊材料对人体有危害,必须改变工艺4、冲床加工风险系数大,模具种类多5、专业工人招工难、管理难6、公司发展需求,必须改进现有工艺

  关于裁切的传统作业方式;

  1.人工手裁

  2.冲床

  3.切纸机(鱼竿切长条具多)

  选择设备的理由:工艺需要,提高效率,提高产能、提升品质

  设备优势:精度高,效率高,节省原材料、降低成本

  设备型号推荐:1.预浸料(碳纤维预浸料、芳纶纤维预浸料),材料均为1米宽(1.2米宽)100米长的卷材,推荐型号为常规AOL-1625单刀头自动送料振动刀,常用的刀片型号ZO26a,价格根据客户要求,现在很多客户产品尺寸多样,大多数客户都有非标定制的需求

复合材料切割机

  碳板,选择铣刀刀具,可选型号1325或1625定台刀片:玉米刀

  碳毡,选择气动刀,刀片:

  4、玻璃纤维布,单层切割常规应用,1.6米宽圆刀自动送料平台,常用的刀片Y032a,长度根据客户要求

  风电叶片行业应用,目前常用型号2150,2650,2850,常用的刀片Y032a其他毡类芯材没有固定的尺寸,设备型号基本都以客户要求为准,或是推荐相邻型号。

  ※报价需要根据客户的要求,报区间价格,做好背景调查后再做相应的报价,

  智能裁切设备在复材行业应用的优势:①AOLCUT自主研发软件一键导入,普工2小时熟练上岗;采用具有自主知识产权的AOLCUT先进高端四轴高速运动控制系统,系统升级与维护不受控于任何第三方,后期升级维护方便,可靠性高,成本低,可方便的为用户的个性化需求订制特殊程序。

  ②传动系统选用德国齿轮齿条传动,精度±

  ③选用日本松下伺服系统,生产效率提高三倍以上可预设存储刀深刀压,选配自动对刀功能,调刀下刀更方便快捷,彻底告别手动凭经验调节刀深刀压的历史,可方便的进行数字化微调

  ④采用国际先进可更换机头设计理念,工具头非固定焊接集成,可按实际工作需要以及业务范围扩展情况方便的更换、增配不同功能的工具头;同一刀座可实现多种刀具互换使用。

  ⑤可与任一普通电脑(含笔记本)连接,不需专门另配高配电脑,如电脑故障可方便的更换普通电脑来操作设备,完全排除之前因电脑环节故障也导致的裁切设备瘫痪问题;考虑到客户实际使用环境因素,特别配置抗干扰操作屏,工作时不受周边电子环境影响,不会花屏。
